AutoCAD自定义线型实现斜坡线

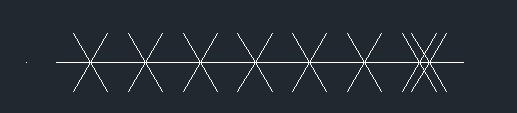

需要在CAD中实现自定义的线型来绘制斜坡线，如下：如果不实现线型，就只能复制或者偏移，很麻烦。

定义线型

找到CAD的线型定义文件，也可以直接创建一个文本文件，把后缀名改成.lin，复制以下内容到文本文件中：

*WJGXP,未加固斜坡
A,2,[TRACK1,LTYPESHP,S=0.25,R=0,X=0,Y=-0.25],2,[TRACK1,LTYPESHP,S=1,R=0,X=0,Y=-1],0.00000000001
*YJGXP,已加固斜坡
A,2,[10,AAA.SHX,S=0.5],2,[TRACK1,LTYPESHP,S=1,R=0,X=0,Y=-1],0.00000000001

格式说明

固定格式两行：

第一行：*WJGXP为线型名称。导入CAD以后也是根据这个名称来选择。逗号后面“未加固斜坡”是线型的描述，可以任意编辑。

第二行：描述的是线型具体怎么画。每一个描述信息用逗号分隔。

A : 固定开头格式。

.数字：指定长度的线段

”-“ : 表示抬笔，显示为空白

0 : 代表小点

[] : 代表一个描述信息对象，中间需要编辑内容，各种对象可以组合使用。

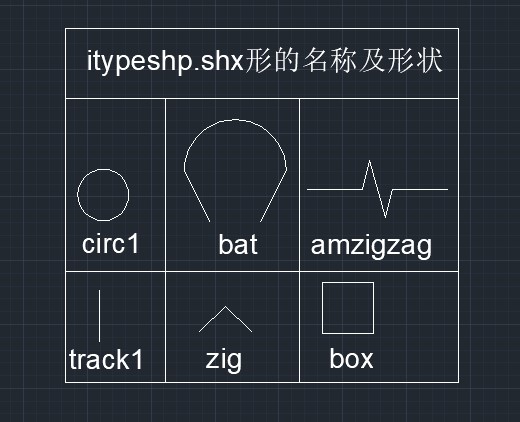

对象种类

CIRC1 : 代表小圆圈

BOX : 代表小方块

TRACK1 : 代表竖线轨道

BAT : 代表套子竖线轨道

ZIG : 代表Z形弯角

”” : 中间的文本内容显示到线上 ltypeshp.shx ：字体 STANDARD : 字型 S——比例 X : 水平偏移 Y : 垂直偏移 R : 倾斜角度 U : 字的倾斜角度

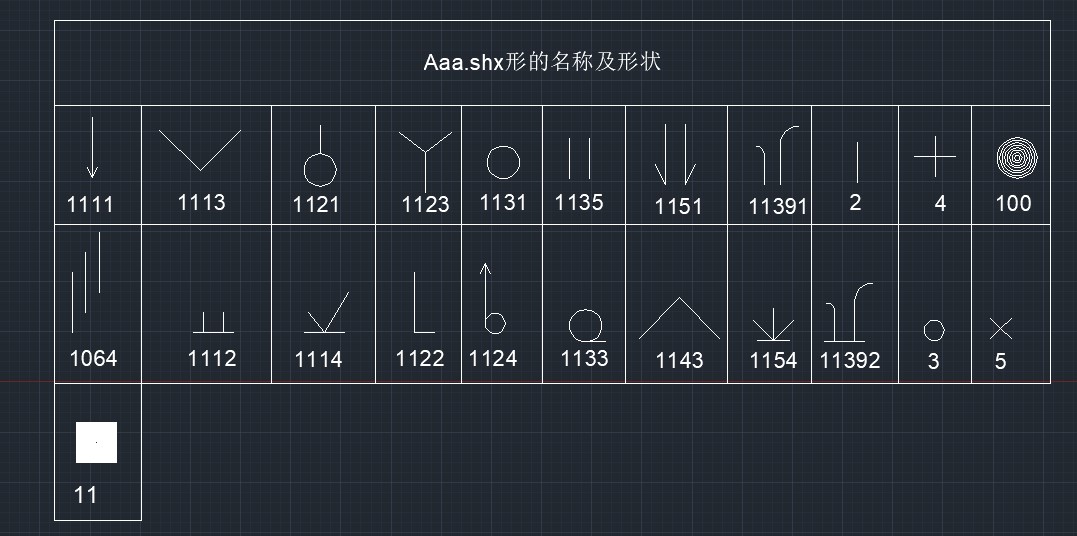

字体说明

[10,AAA.SHX,S=0.5]

10表示这个字体中文文字顺序或编号，可以找一个shx字体文件查看器查看。

字体说明.dwg 字体查看器.rar

自己制作shx字体

按装express工具
绘制要制作成字体的图形
在express菜单面板中选择makeshape
选择shx文件保存的路径
输入默认分辨率，这里直接回车确定，选择默认的128
指定插入点。这里选择了图形树的中心，当然坐标位置也可以自己输入。
选择对象，我框选了整个图形。

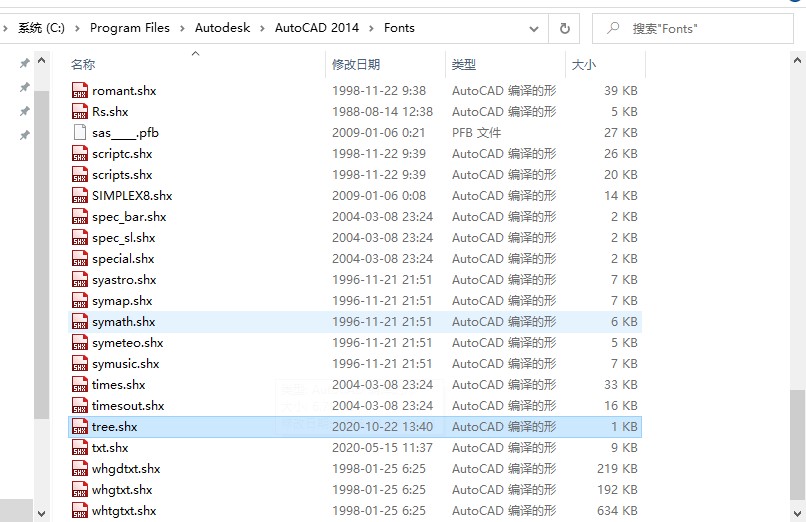

完成后可以在第4步选择的文件夹下看到两个文件，tree.shx和tree.shp。把tree.shx复制到“C:\Program Files\Autodesk\AutoCAD 2014\Fonts”目录，这样CAD就可以直接找到字体，不用指定路径了。
在线型文件“C:\Users\Administrator\AppData\Roaming\Autodesk\AutoCAD 2014\R19.1\chs\Support\acadiso.lin”中添加一个线型引用这个字体

*tree,树形
A, 0, -1.6,[tree,tree.shx,s=1]

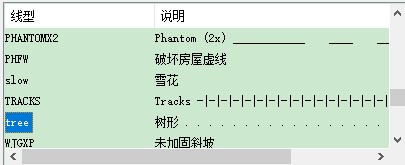

加载线型，使用

参考资料

CAD中自定义.lin文件实现自定义线型
