AutoCAD自定义填充

在CAD中实现自定义的填充

---

定义填充

1. 下载填充制作工具：yqmkpat2.1
2. 解压到目录
3. 在CAD中加载工具 输入AP命令，选择YQMKPAT.VLX文件，加载，加载成功后关闭
4. 输入MP定义填充图案，可制作按实际大小1:1比例的图案填充(命令mp1)
   1. 选择填充图案
   2. 选择填充时的基点
   3. 输入横向间距

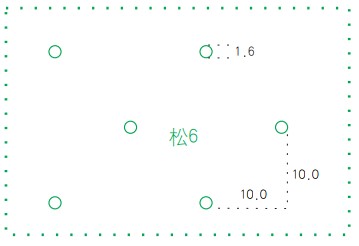

   4. 输入纵向间距 因为填充是按横纵向阵列来的，所有有些不是矩形的填充需要自己定义好不规则形状，比如我这个填充： 因为这不是矩形中间还有个填充，所有我选择了斜线上两个作为填充，基点为第一个圆形中心，间距20

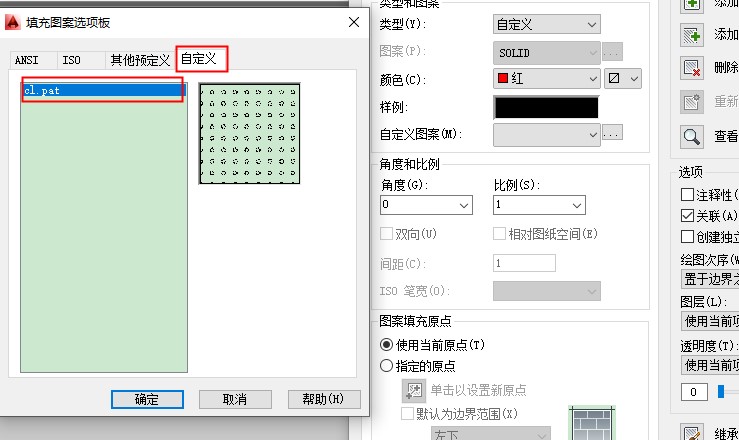

5. 使用填充

---

参考资料

• YQMKPAT (制作AutoCAD Hatch填充图案的工具) 帮助说明
